一、產品介紹
DS型連續鏈斗輸送機是在吸收消化西德****技術的基礎上，自行改進設計的輸送機，適用于水平傾斜（傾角≤60°）輸送各種粉狀和塊狀散料，如水泥熟料、鐵渣、礦砂、石灰石、焦碳等。耐熱性和可靠性優于鱗板式輸送機，皮帶輸送機和振動輸送機等，單機輸送量最長可達150M左右，并比鱗板式輸送機節電50%以上。所以廣泛用于建材、冶金、煤炭、化工、電力及其他工業部門。
二、技術規格參數 | |
表1 DS型連續鏈斗輸送機水平輸送時的輸送能力
|
型號 |
400 |
540 |
640 |
800 |
1000 |
1200 |
1400 |
1600 |
|
邊高 |
160 |
160 |
200 |
250 |
250 |
300 |
300 |
350 |
350 |
350 |
350 |
|
額定輸送量（m3/h） |
輸送速度（m/s） |
0.15 |
29 |
40 |
59 |
74 |
93 |
112 |
140 |
164 |
197 |
230 |
263 |
|
0.20 |
39 |
53 |
79 |
99 |
124 |
150 |
187 |
219 |
263 |
307 |
350 |
|
0.25 |
49 |
66 |
99 |
124 |
156 |
187 |
234 |
274 |
329 |
384 |
439 |
|
0.30 |
59 |
80 |
119 |
149 |
187 |
225 |
281 |
329 |
395 |
460 |
526 |
表2 DS型連續鏈斗輸送機在有傾斜度（＞25o）輸送能力調整系數（K）。
|
料斗邊高 |
輸送機傾斜度 |
|
30o |
35o |
40o |
45o |
50o |
55o |
60o |
|
160 |
0.88 |
0.80 |
0.69 |
0.60 |
0.50 |
0.43 |
0.37 |
|
200 |
0.91 |
0.83 |
0.75 |
0.69 |
0.61 |
0.54 |
0.47 |
|
250 |
0.93 |
0.86 |
0.80 |
0.74 |
0.69 |
0.63 |
0.57 |
|
300 |
0.91 |
0.89 |
0.83 |
0.79 |
0.74 |
0.69 |
0.65 |
|
350 |
0.95 |
0.90 |
0.86 |
0.82 |
0.78 |
0.74 |
0.70 |
注：1、以上數據是以連續裝料為前提的，實際輸送量回轉窯約為額定輸送量的70-80%,機立窯約為額定輸送量的45-50%。
2、傾斜輸送（＞25o）時的輸送能力其額定輸送量=K水平輸送時額定輸送量。
表3 輸送機傾角a與入植關系表
|
傾角a |
5o |
10o |
15o |
20o |
25o |
30o |
35o |
40o |
45o |
50o |
55o |
60o |
|
入植 |
1.1013 |
1.027 |
1.040 |
1.054 |
1.068 |
1.082 |
1.096 |
1.110 |
1.125 |
1.140 |
1.155 |
1.170 |

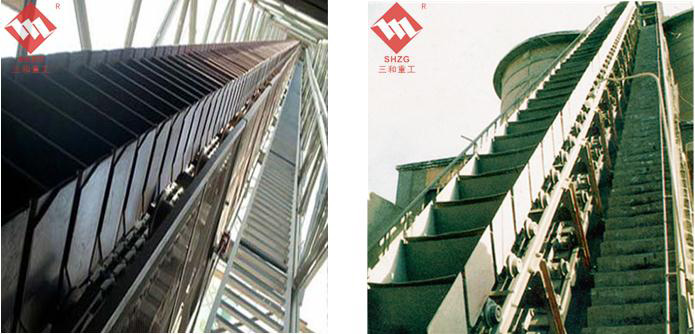

精品案例
|
